在今年的JEC创新奖获奖者中，德国弗伦斯堡的Fenix Composites公司带来了一种结构清晰的设计方案：碳纤热塑复材管材、3D打印钛合金接头，以及无需胶粘剂或额外紧固件的连接方式。

这种感应焊接是可逆的，因此损坏的管材可以更换，而接头可以重复使用。这是一种采用热塑性复合材料管材和连接硬件构建的新一代复合材料自行车车架，具备批量生产和装配的可行性。它不再是那种依赖长固化周期、手糊工艺和高成本预浸料供应链的热固性一体式车架。

据CompositesWorld报道，其供应链是开放的：Element22提供冷金属熔融钛合金打印件，Alformet提供激光辅助带缠绕碳/PA6管材，hyjoin负责连接工艺。管状接头的强度中值为53MPa，500毫米长的拉杆演示件可承受30kN的拉伸载荷，拓扑优化的接头单个重约26克。

这一案例也凸显了经济性和全生命周期的影响：每个连接点的能耗仅为零点几千瓦时，而Fenix提供的数据显示，在更换管材并重复使用金属件的情况下，替换件成本可降低约47%，碳足迹可降低约49%。

3⃣️管材与连接件的规模化路径

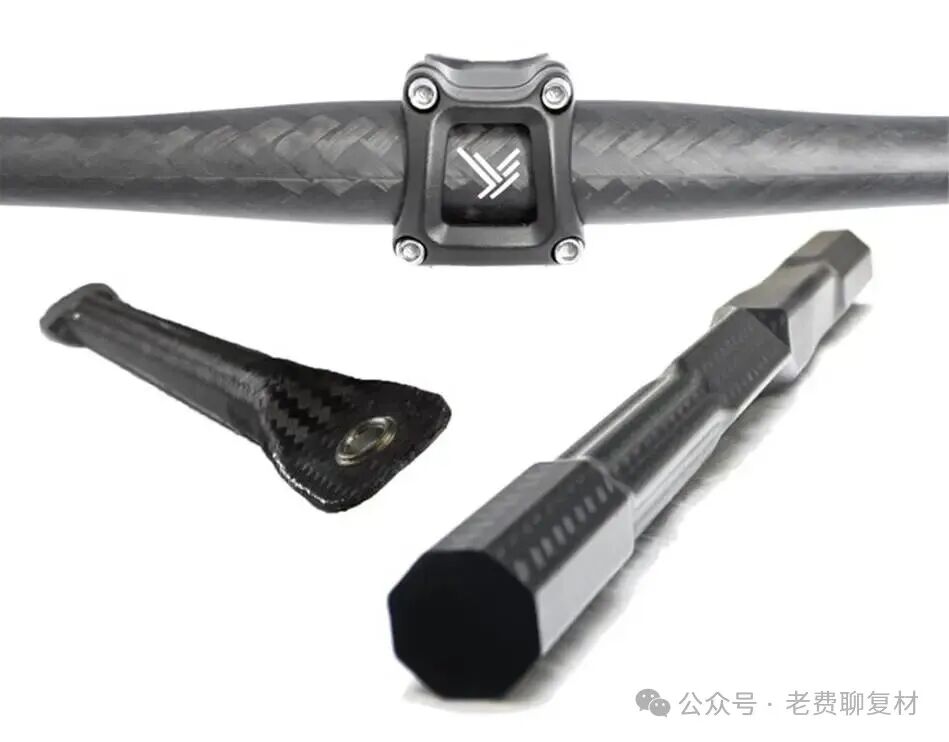

在管材方面，激光辅助带缠绕和编织热塑性复材管两条路径都旨在实现空心截面连续纤维的规模化生产，且无需热固性材料所需的热压罐瓶颈。对于一体化的连接件，编织热塑性带材制成的"有机管"，经过固结后，再进行包覆注塑和注射成型，通过形状锁合实现载荷传递。

这展示了如何将熔融粘接与设计的机械互锁结合到一个自动化流程中。例如，Herone GmbH已公开将同样的思路扩展到体育用品和自行车部件领域。

4⃣️三种装配方式

• 编织或纺织预成型体与热塑性复材管共压：当连接区域必须使用连续纤维且无需二次胶粘剂固化时，采用匹配的模具进行共压成型。

5⃣️不可忽视的设计成本

无论选择哪种路径，成败都取决于连接结构的设计：连接件、管材、界面和接头的强度与刚度；疲劳性能；以及与骑行质感、振动和抗冲击性能相匹配的刚度。这些都不影响核心的战略判断，这种结构方案通过将工作从长固化周期、手糊工艺和高成本预浸料中转移出来，为碳纤维自行车结构提供了一条通向更高产量、更低全生命周期成本的可信路径。
