内置式永磁同步电机广泛应用于汽车驱动、轨道交通、工业驱动、泵类以及家用电器等领域。其吸引力在于效率、功率密度和弱磁能力的出色组合。

IPM电机的核心是一个对力学要求苛刻的结构：转子。它通常由钢轴、叠片电工钢磁极，以及嵌在轴与磁极之间磁通屏障内的永磁体组成。

当转速超过10000 rpm，并在现代设计中常达到20000–30000 rpm时，离心力成为主导的设计约束。这些力在转子部件中产生显著的拉应力，并引起整个组件的径向膨胀。

1⃣️核心力学挑战：永磁体的固定

永磁体具有较高的抗压强度，但抗拉强度低且脆性大。这造成了一个悖论：如果刚性约束永磁体，它们会承受拉应力，开裂风险很高；如果安装过松，在离心载荷下它们可能移动或脱落。在经典的IPM设计中，这个问题通过使用钢桥来解决，即连接磁极并横跨磁体槽的薄片电工钢。

2⃣️机械桥的磁代价

在常规的IPM叠片中，薄钢桥横跨在磁体槽上。它们在机械上将磁极片与轴连接起来，抵抗离心力对钢和磁体的拉伸。从力学角度，更厚的桥提高了钢的应力极限所对应的转速。从磁学角度，相同的桥为本来应与定子耦合的磁通提供了低磁阻的泄漏路径；在“完美力学”的极限下，你会希望桥的厚度为零，并接受零固定能力，但这是物理上不可能的。

因此，电机设计者处于两个目标的夹缝中：既要足够的铁来承受转速，又要铁足够薄以使单位电流的扭矩和效率保持在可接受水平。

3⃣️从钢桥到护套

减少或大幅减小那些钢桥，并用一个环向套筒来约束外部的钢和磁体，是一个由来已久的想法，如今有了现代化的供应链。表贴式永磁电机在高线速度下已经依赖复合材料或金属护套来固定。过盈配合是安装机械环的标准方法；当护套直接在转子上缠绕成型时，采用热固性树脂进行高张力缠绕是另一种途径。

将这一思路应用于IPM结构，预紧的缠绕层旨在用非磁性或弱磁性的约束件取代漏磁的钢桥，其主要功能是提供环向强度，而非引导磁通。

关于量产电动汽车电机的公开讨论经常用这种对比：早期一代广泛报道采用叠片钢桥，而新一代则采用碳纤维缠绕转子以实现超高轴速。

对供应商而言，从汽车行业学到的教训不是一个拆解标题，而是当转速和气隙成为关键时，固定架构就成了产品差异化的一个因素。

4⃣️示例：桥式IPM与碳纤维缠绕在量产电动汽车驱动电机中的对比

关于转子护套和高速IPM设计的文献，常常将前一代采用叠片钢桥的IPM后电机与采用碳纤维缠绕转子架构的超高转速目标进行对比。工程逻辑是一致的：消除漏磁的钢桥，将离心载荷由经过环向优化的复合材料承担，并在可接受的可靠性下追求更小的有效气隙和更高的线速度。确切的叠片布局、磁钢牌号和工况因项目而异；将公开信息视作架构选择的例证，而非可直接套用的规格参数。

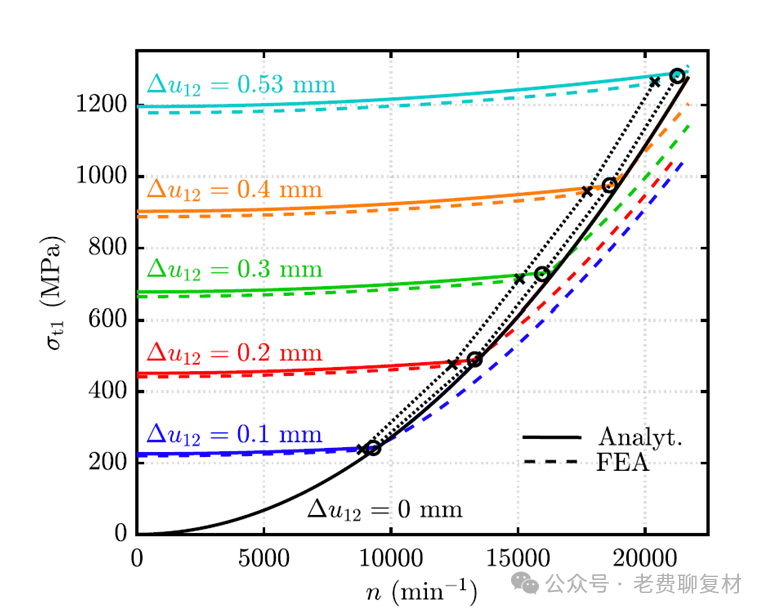

不同过盈配合值下的环向护套应力[1]。圆圈表示“提升脱离”点。

9⃣️制造路径及其权衡

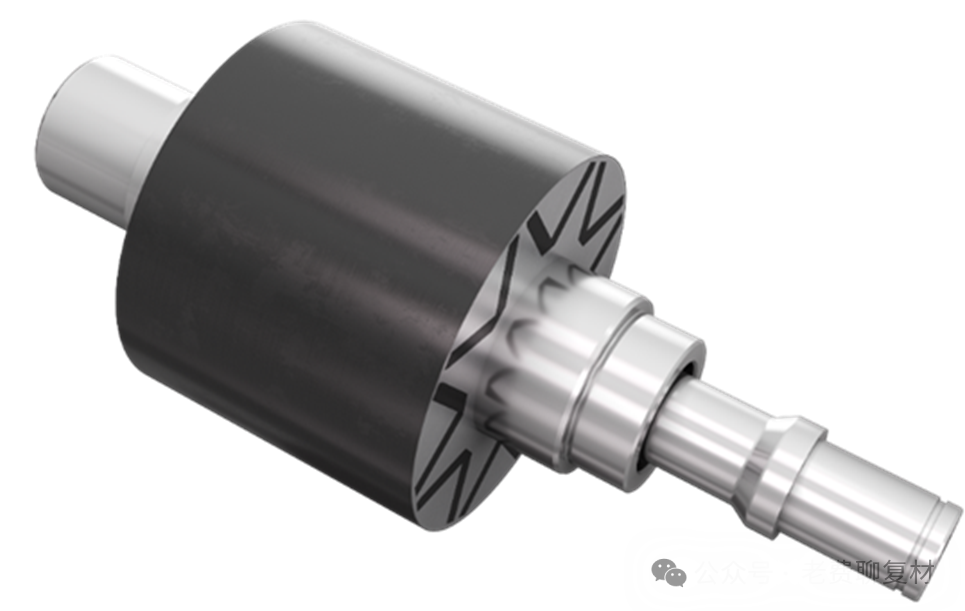

带热塑性复合材料护套的IPM转子

♨️现实的挑战
目前，在简单几何形状上，激光辅助热塑性缠绕的线速度往往落后于高速湿法缠绕，其产量提升仍取决于设备和材料的发展。从历史上看，单向热塑性带材和激光缠绕单元属于资本密集型；但材料多样化、中欧系统供应商的竞争以及电动汽车的产量，正在比十年前更快地压缩经济性方面的障碍。

💢结论

高速IPM电机迫使人们正视一个问题：钢桥以磁通泄漏为代价换取强度；护套则通过增加一个额外的结构环来回收磁钢的利用空间，而这个环的厚度、热膨胀系数、导电性和可制造性主导着气隙、损耗和转速极限。热固性护套仍然是成熟的技术路线；热塑性复合材料缠绕方案则有望提供对磁体更友好的热历程和更严格的工艺控制，前提是线速度和单件成本能与电机项目相匹配。对于带材、缠绕设备供应商和电机项目而言，近期的关键问题不再是复合材料固定方案是否应被纳入工具箱，而是哪种材料与工艺的组合能在目标转速下同时满足电磁和可靠性的各项预算。
