我越来越觉得答案是肯定的。而这一点，或许对激光辅助热塑性自动纤维铺放（LATP）意义深远。

1⃣️结晶度：一个总括性的标量

在热塑性复合材料中，我们常把结晶度说成一个百分数，30%、35%、40%……但结晶度仅仅是一个总体的标量值。它告诉我们有多少晶体存在，却不说出晶体在哪里形成、如何生长，或如何跨越界面相互连接。在AFP/LATP中，这种区别可能比百分数本身更重要。

2⃣️LATP中的加热机制

关键的观察如下。在碳纤维热塑性LATP中，激光能量主要由碳纤维吸收，特别是暴露在光束下的顶层纤维。聚合物基体本身吸收的近红外辐射要少得多。这意味着，纤维先受热，聚合物主要通过纤维的热传导来熔化，厚度方向的加热相对缓慢，热场变得高度局部化且各向异性。

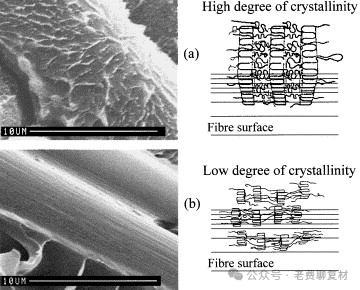

在铺层界面处，这营造出了一种极不寻常的结晶环境。送入的带材底面和基材表层都含有碳纤维，充当着高效的成核点。在达到紧密接触和局部熔化后，界面处的聚合物层被夹在两个富纤维表面之间。冷却过程中，结晶很可能从这些纤维开始，从两侧向外生长进入熔融的界面层。

<section nodeleaf="" style="white-space: normal; margin: 0px 0px 8px; padding: 0px; outline: 0px; max-width: 100%; caret-color: rgba(0, 0, 0, 0.9); color: rgba(0, 0, 0, 0.9); text-align: center;" pingfang="" sc="" new",="" system-ui,="" -apple-system,="" blinkmacsystemfont,="" "helvetica="" neue",="" "hiragino="" sans="" gb",="" "microsoft="" yahei="" ui",="" yahei",="" arial,="" sans-serif;="" font-size:="" 17px;="" letter-spacing:="" 0.544px;="" text-align:="" center;="" line-height:="" 1.6em;="" visibility:="" visible;="" box-sizing:="" border-box="" !important;="" overflow-wrap:="" break-word="" !important;"="">

3⃣️横晶生长与冻结形态

换句话说，界面可能不只是“熔融聚合物与熔融聚合物相接”，而可能是一种动态演化的横晶结构，跨越铺层边界生长。这一点很重要，因为AFP热循环时间极短。很多情况下，可能没有足够的时间让晶体完全生长和重新组织，但成核本身仍可迅速发生。这意味着AFP可能产生极高的成核密度、部分发育的横晶区域、被冻结或中止的形态，或者高度取向的局部晶体构造。

4⃣️局部结构支配宏观性能

这些局部结构可能主导层间剪切强度、裂纹扩展、疲劳、冲击响应和界面韧性。这或许能解释许多人在实验中观察到的现象：两块DSC结晶度百分比相近的层合板，力学性能却大相径庭。因为DSC看不到晶体取向、横晶结构、片晶连续性、界面形态，也看不到晶体跨越界面的连通性。

5⃣️原位固结的真正目标

因此，原位固结真正的“圣杯”，或许不是最高的结晶度，而是铺层界面处最优的结晶构造。如果这个观点正确，那么LATP就不仅仅是一个固结过程，而是一个非平衡态形态工程过程。这可能会从根本上改变我们对以下方面的思考：加热策略、冷却轨迹、压实时机、重加热循环，乃至工艺优化本身。

6⃣️工艺控制的关注点转移

未来，AFP工艺控制的关注点，可能不再侧重于“我们达到了多少结晶度？”，而更多地转向“我们创造了什么样的晶体结构？”
