<div class="rich_media_content js_underline_content autoTypeSetting24psection fix_apple_default_style" id="js_content" style="white-space: normal; margin: 0px; padding: 0px; outline: 0px; color: rgba(0, 0, 0, 0.9); font-size: var(--articleFontsize); overflow: hidden; text-align: justify; position: relative; z-index: 0; -webkit-user-select: text; caret-color: rgba(0, 0, 0, 0.9); font-family: " pingfang="" sc="" new",="" system-ui,="" -apple-system,="" blinkmacsystemfont,="" "helvetica="" neue",="" "hiragino="" sans="" gb",="" "microsoft="" yahei="" ui",="" yahei",="" arial,="" sans-serif;="" letter-spacing:="" 0.544px;"="">

任何一种热塑性复合材料制造工艺，本质上都是将原始纤维与热塑性聚合物转变为成品零件的过程序列。但不同的工艺并不遵循同一条路径，有些需要完整经历五个独立阶段，另一些则将三个阶段合而为一。这种差异不仅关乎效率，更折射出在简洁性、成本与性能之间做出的根本取舍。

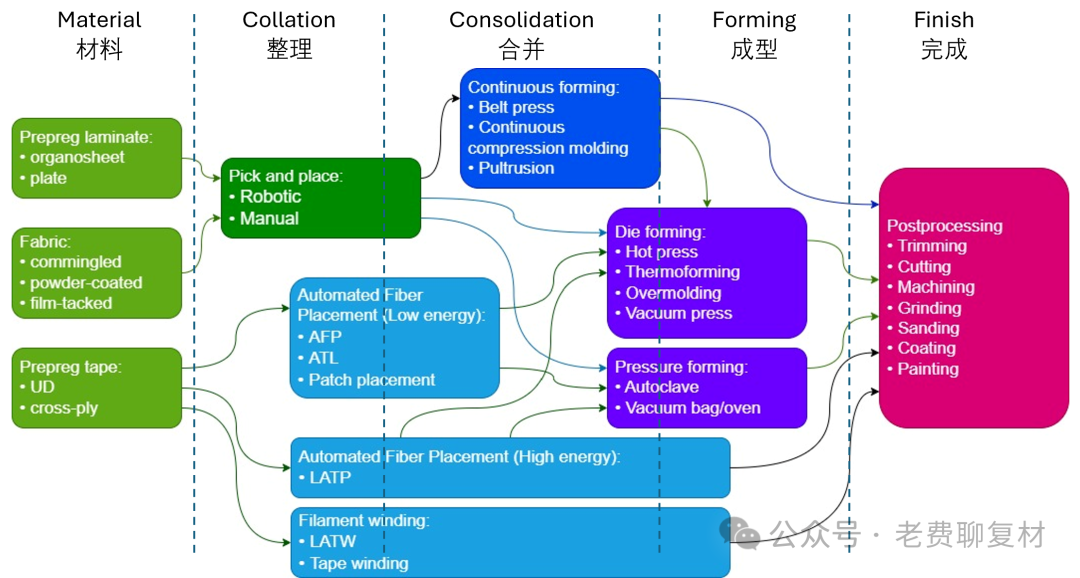

1⃣️五个通用阶段

无论具体工艺如何，每个热塑性复合材料零件都要经历五个概念性阶段：

• 原料准备：起点始终是某种形式的原料，即用热塑性聚合物预浸过的纤维，包括预浸带、预浸织物或已固结的层合板。纤维按方向排列，由PEEK、PPS或PA等基体粘合在一起，等待加工。

• 铺层组合：原料被排列、堆叠或定向为所需的铺层结构，包括自动纤维铺放在精确方向上铺设带材、人工铺设织物层，或将带材缠绕到芯轴上。
• 固结：铺层组合好的材料被加热并加压，使基体完全熔融，消除空隙，将各层融合为单一的固体层合板，零件在这一阶段获得结构上的整体性。
• 固结：铺层组合好的材料被加热并加压，使基体完全熔融，消除空隙，将各层融合为单一的固体层合板，零件在这一阶段获得结构上的整体性。
• 精整：通过切边、钻孔、封边、表面处理、喷涂等操作，将毛坯成型件转变为可装配的部件。

2⃣️传统路线：五个步骤依次进行

传统的热塑性复合材料制造，包括连续压塑成型、带式压机成型、冲压成型，遵循完整的五阶段顺序，没有捷径。

原料以固结好的板材或带材形式备好，随后依次完成铺层组合（裁切、堆叠、排列）、固结（加热加压）、成型（压制或冲压成形）以及最终的精整。每个阶段都配有各自的设备、节拍时间和质量控制点。

这条路线成熟稳健，适合大批量生产。带式压机和压塑成型线的产出速度可以按每分钟多少米来衡量。代价则在于资本密集：每个阶段都需配备专用工装、加热系统和搬运设备，工艺链较长，在制品库存也会在各阶段之间逐步积累。

3⃣️AFP路线：固结、成型与铺层组合三者合一

自动纤维铺放（AFP）、自动带材铺放（ATL）及其热塑性变体（LATP、LATW）走了一条根本不同的路。它们将铺层组合、固结和成型合并为一道工序。

机器人铺放头在铺设带材或丝束的同时施加热量与压力，进料通过单一连续动作完成了铺层组合、固结与成型。传统路线中的三个独立阶段，在此被合并为一步。集成省去了单独的固结压机和成型设备，消除了阶段之间的搬运环节，并实现了近净形状制造，也就是直接在模具上产出接近最终几何形状的零件，从而减少了后续精整的工作量。

但代价同样真实，采用AFP原位固结，要达到专用压机循环那样的空隙消除与铺层融合程度，难度更高。加热是局部且瞬态的，压力受限于压实辊。零件往往需要后固结，即增加一道二次加热加压工序，才能满足航空级性能要求。

同时还存在批量的问题，AFP是串行工艺：一条带材，一次铺放，一台机器人。带式压机和压塑成型则是并行工艺：整个零件表面一次压合成型。对于高节拍生产，传统路线往往更具优势。

4⃣️预成型折中路线：材料的节省

一些AFP应用选择了中间路线：先由铺放头构建预成型体，完成铺层组合与部分固结，之后转入压机或热压罐进行完整的固结与成型。工艺由此一分为二，AFP承担铺层组合，压机负责固结与成型。这一方案保留了AFP在复杂曲面上的铺放能力，同时兼顾了压机固结的质量，代价则是增加了搬运环节，且需同时配备AFP与压机两类设备。

更关键的优势在于材料效率。AFP仅在需要的位置、以设计要求的取向铺设材料，而传统路线通常从均匀板材或宽幅织物起步，成型后再行切边，废料率显著更高。

5⃣️真空袋与热压罐：当成型与固结的顺序互换

在热塑性复合材料的真空袋/烘箱（VBO）工艺中，成型与固结的顺序发生了颠倒。AFP铺放头直接在模具上铺设预成型体，材料以最终几何形状就位，成型率先完成。随后零件封装入袋，送入烘箱，在热量与压力下完成固结，将预成型体融合为致密的层合板。

这与传统路线恰好相反：经典路线遵循先固结、后成型的次序，而预成型路线则先成型、后固结。几何形状由AFP构建，真空袋与烘箱提供热压条件，在不引起变形的前提下完成固结。

这条路线可以制造出低空隙含量、几何形状复杂的高质量零件，而这类零件无法通过平板毛坯直接冲压成型。其代价是节拍慢、能耗高，且受限于烘箱或热压罐的尺寸。本质上，它仍是一道经典的固结工序，只不过施加的对象是一个已经完成成型的结构。

6⃣️战略层面的选择

路线之间的取舍，并非取决于哪种技术更优，而是取决于特定应用场景下，哪些约束条件真正起决定作用。

• 大批量、简单几何形状：适合传统路线（压塑成型、带式压机），节拍快、可并行加工、工艺成熟可靠。

• 复杂几何形状、中等批量：适合带后固结的AFP，兼顾几何自由度与可接受的节拍。

• 复杂几何形状、小批量：适合带原位固结的AFP，工装需求低，灵活性最高。

• 最高质量、任意几何形状：适合预成型体加热压罐，固结质量最优，但成本更高、节拍更慢。

♨️结语：简化与代价

AFP真正的价值不仅在于自动化，更在于对工序环节的取消。它将铺层组合、固结与成型融合为一道工序，缩短了工艺链，减少了对专用资本设备的依赖，也使那些超出压机成型能力的零件得以制造。然而，这种简化并非没有代价：固结质量有所下降，生产节拍放缓，且有时仍需二次处理。

在热塑性复合材料制造领域，正如大多数工程领域一样，凡事皆有代价。那些省略工序的路线，是以承担相应代价来换取效率的。关键在于，特定的应用场景能够承受哪一种取舍。

本文由David Leach发表于CompositesWorld的文章《Thermoplastic composite materials and processing interactions》启发并延续了其中的讨论。原文链接：https://www.compositesworld.com/articles/thermoplastic-composite-materials-and-processing-interactions
